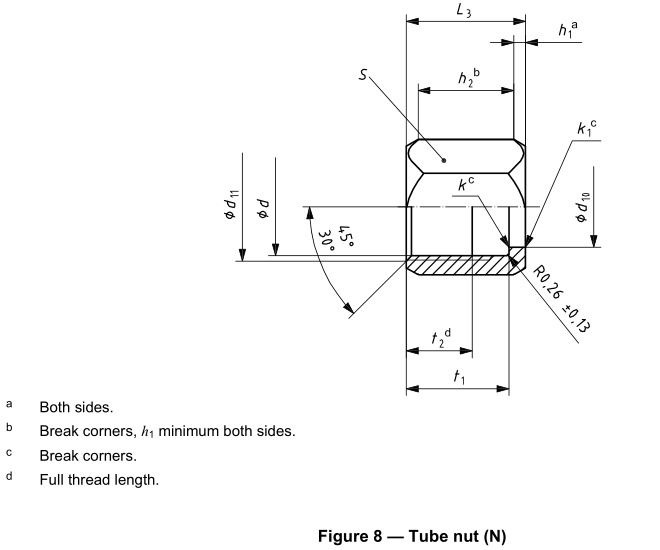

SAE J514 dimensions speifices dimensions of JIC tube nuts as follows:
a Both sides.
b Break corners, h 1 minimum both sides.
c Break corners.
d Full thread length
Dimensions in millimetres Thread minor diameter a d 10 d 11 L 3 h 1 h 2 k k 1 S t 1 t 2
Tube OD Thread a d min. max. nom. tol. ± 0,2 ± 0,5 min. min. ± 0,15 max. ± 0,4 min.
6 7/16-20 UNF 9,86 9,99 7,7 11,5 15,8 0,4 8,5 0,15 0,5 14 12,9 7,5
8 1/2-20 UNF 11,46 11,59 9,45 13 17,3 0,4 9,5 0,15 0,5 17 14,7 8,3
10 9/16-18 UNF 12,90 13,03 11,15 14,6 18,5 0,4 10,5 0,25 0,5 19 15,3 8,3
12 3/4-16 UNF 17,48 17,61 14,45 19,4 21,6 0,4 12,5 0,25 0,5 22 18,4 9,4
16 7/8-14 UNF 20,42 20,55 17,7 22,6 24,9 0,5 14,5 0,25 1 27 20,8 11,6
3/4 in. 1 1/16-12 UN 24,87 25,00 21,15 27,3 26,2 0,5 14,5 0,25 1 32 22 11,8
20 1 1/16-12 UN 24,87 25,00 21,85 30,5 26,2 0,5 14,5 0,25 1 32 22 11,8
25 1 5/16-12 UN 31,22 31,35 27,6 33,7 28,7 0,7 14,5 0,25 1 41 24,4 14,2
30 1 5/8-12 UN 39,14 39,27 32,5 41,6 31,2 0,9 14 0,25 1 50 25,8 14,2
32 1 5/8-12 UN 39,14 39,27 34,15 41,6 31,2 0,9 14 0,25 1 50 25,8 14,2
38 1 7/8-12 UN 45,49 45,62 41 48 36,1 0,9 17 0,25 1 60 29,7 16,7
50 2 1/2-12 UN 61,37 61,50 54,95 63,8 44,5 1,2 20,5 0,4 1 75 37,1 21,3
a For the general plan of threads, see ISO 263; except that the minimum thread minor diameter is increased by 0,15 for all sizes, refer to the thread minor diameter column in this table, and also see provisions for screw threads in ISO 68-2 and ISO 5864:1993,class 2B.
